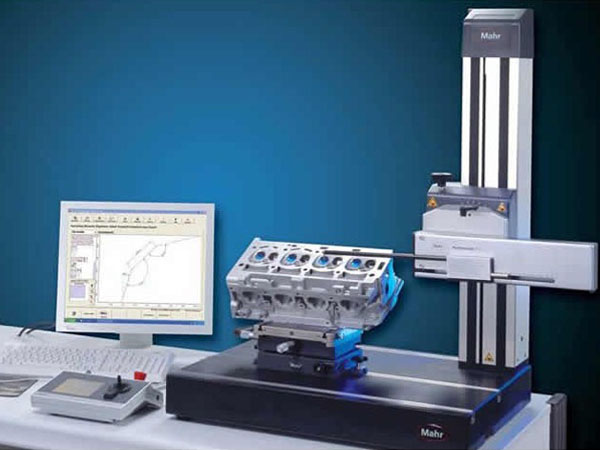

德国马尔轮廓仪MarSurf XC2/XC20

德国马尔MarSurf XC2/XC20轮廓测量仪特点：

1、建立回归直线和圆形；建立点、交点、自有点、中点、最高和最低点

2、计算半径、距离、角度、坐标和线性公差

3、实际值和标称值比较

4、监视公差

5、结合元素，即当产生变动时刻实时改变到可靠的参考元素

6、密码保护设定用户使用权限

7、直接的评定过程包括几何评定、测量力评定和偏离补偿

8、采用驱动器CD 120，CD120带有专用的测量臂可快捷和灵活地更换测量臂而不用任何工具，每个测量臂的评定数据是分别存储

9、驱动器水平方向测量行程120mm，垂直方向50mm，可调节测量臂自动上升和下降速度；可改变测力设置由1mN至120mN

10、可显示操作程序

11、交互式的操作元素支持评定和自动操作程序

12、利用“双测头”测量上下轮廓，并且进行相互评定

13、可以跨越障碍物进行分割测量，如小孔和陡峭的边＜

14、综合建立直线和弧形的虚拟外貌

15、直接比较虚拟和真正外貌，可在测量的外貌评定不同的测量范围，每一个范围可以分配不同的公差和评定

16、结合高精度的驱动器LD120和ST500或ST750测量工作台，可达豪微米范围的分辨率。

德国马尔MarSurf XC2/XC20轮廓测量仪技术参数：

1、测量参数：半径、角度、距离、坐标、拟合直线和拟合圆，可以定一点，圆、直线、坐标系、螺纹螺距等；

2、测尖长度：350MM、175MM；

3、测尖半径：±25mm;

4、水平测量范围：XC2：1mm-120mm;

XC20：1mm-120mm;

5、垂直测量范围：25mm侧头(用350mm侧头)；

6、分辨率：350mm:0.5μm;

175mm:0.25μm;

7、测量系统Z方向分辨率：0.04μm;

8、测力：1mN到20mN可调;

9、测量精度：＜1μm (在120mm全程内)
