泽普Zappitec12Z型涡流电导率仪原理

原理：
　　当载有交变电流的线圈（也称探头）接近导电材料表面时，会产生交变磁场H1，由于线圈交变磁场的作用，在材料表面和近表面感应出旋涡状电流，此电流即为涡流。材料中的涡流又产生自己的磁场H2反作用于线圈，这种反作用的大小与材料表面和近表面的导电率有关。通过涡流导电仪可直接检测出非铁磁性导电材料的导电率。

电导率：
　　表示物质导电的性能。电导率越大则导电性能越强，反之越小。单位， MS/m(兆西门子/米)。与电导率互为倒数。

电阻率：
　　电阻率是用来表示物质电阻特性的物理量。常温20℃下，物质的电阻与其横截面积的乘积与长度的比值叫做这种物质的电阻率。电阻率与导体的长度、横截面积等因素无关，是导体材料本身的电学性质由导体的材料决定，且与温度有关 。

IACS：
　　用来表征金属或合金的导电率(参比于标准退火纯铜)。一般定义标准退火纯铜的导电率为100%IACS。

国际退火铜标准：
　　1931年，国际退火铜标准确定：采用密度为 8.89g/cm3，长度为1m、重量为1g、电阻率为0.15328Ω 的退火铜线作为测量标准。20℃，上述退火铜的电导率为58.0MS/m，定义为100%IACS（国际退火铜标准)。

　　相同单位的其他任何材料的电导率(%IACS)可用下式进行计算: 电导率k( %IACS)=0.017241/ ρ*100% 或 导电率k(%IACS)= k/58.0×100%
　　其中：0.017241 Ω·mm2/m为退火铜的电阻率

提离补偿：
　　对涡流电导率仪而言是重要指标之一，目前市面上的仪器在0.1mm~0.5mm；补偿的距离越大，说明电导率仪克服探头与被测试样之间间隙能力性能越好。

温度补偿：
　　经过仪器补偿到20℃的电导率值。

测试标准：
GB/T 35392-2017 无损检测 电导率电磁(涡流)测定方法
GB/T 12966-2008 铝合金电导率涡流测试方法
GB/T 4957-2003 非磁性基体金属上非导电覆盖层 覆盖层厚度测量 涡流法
HB 5356-2014 铝合金电导率涡流测试方法

金属电导率的测试方法：
　　1、传统使用较为广泛的是单电桥和双电桥法，将金属材料拉丝并截取规定的一段，然后搭桥测试其电阻，最后计算电导率，该方法因为操作繁琐，耗费人力和时间，精度也无法保证，因此在实践中可行性不大。此方法也并未被现行国标所采用。

　　2、涡流电导率仪。该仪器是应用涡流检测原理，依据电工行业的工件导电率要求而专门设计，用来测量有色金属电导率的无损检测仪器。用涡流导电仪测试金属导电率的方法简便易行，便于企业及研究机构在生产线、外部质检使用，该方法在导电率测试国标中有明确说明。

金属电导率仪仪器分类：
机械式电导率仪
特点：
　　数据采集速度慢，灵敏度低。
　　机械结构实现计数，机械结构累积误差大。
　　摆针读数，人为误差大。
　　机械结构庞大致使仪器全程大。
　　机械结构因使用容易损坏，所以短时间内就需要进行仪器校正。
　　由于机械式结构灵敏度低,校对后无信息采集，所以机械式温度校正意义不大。随着制造业质量控制技术要求的不断提升，现在的质量控制中，机械式的涡流导电仪已远远达不到高精度高准确度的要求。

数字便携式涡流电导率仪
特点：
　　数字化信号采集，具备温度补偿,提离补偿，确保检测的准确性。
　　微处理器数据处理，保证检测的精度。
　　液晶屏显示计数，无误差,视觉舒适。
　　集成电路，确保体积小巧，读数稳定。
　　因数字化电路数据采集与处理，无损耗，无需周期性仪器校正

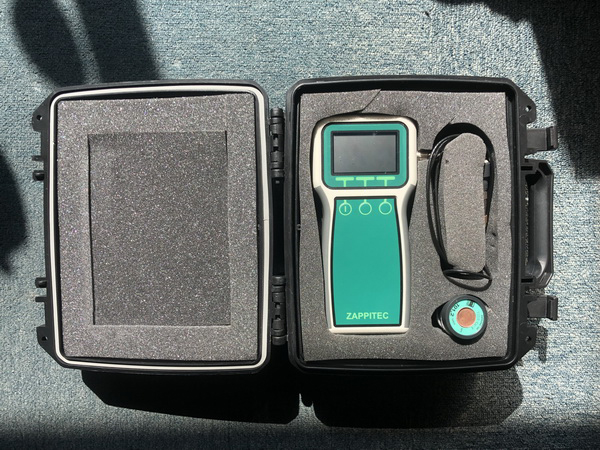

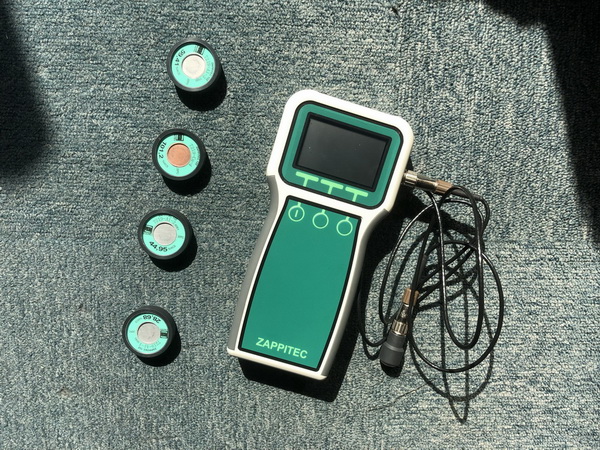

泽普 Zappitec12Z型涡流电导率仪
　　用于现场非磁性金属的电导率测量。35年行业经验，采用可追溯标准校准，即使在粗糙的材料表面也轻松准确读数，易于操作、坚固耐用。

一点校准
%IACS直接读教
10mm探头(7.5mm探头可选)
支持非接触式测量
自动温度补偿
易于操作
提离补偿和读数
高分辨率LCD显示屏
电池状态显示
4组AA电池最低100小时运行

泽普 Zappitec12Z型涡流电导率仪测量范围 1.5-110%IACS
最小面积 直径10mm(7.5mm可选)
分辨率 0.1% IACS (65 - 110% IACS)
0.05% IACS (30 - 65% IACS)
0.02% IACS (10 - 30% IACS)
0.01% IACS (1.5 -10% IACS)
提离补偿 200μm
频率 60kHz
电源 4组AA碱性电池
